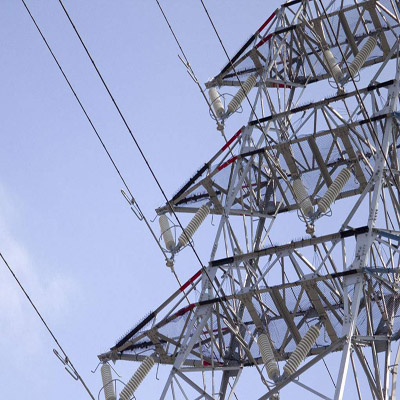

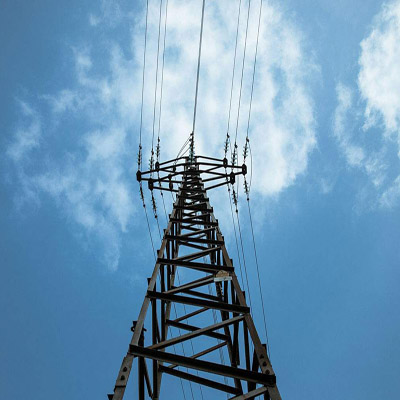

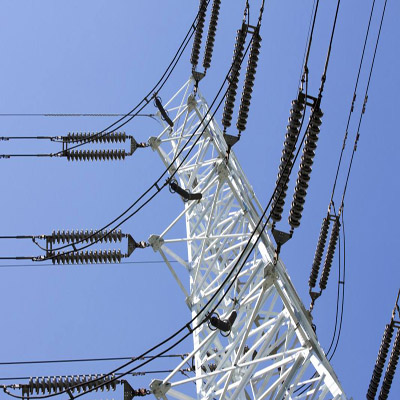

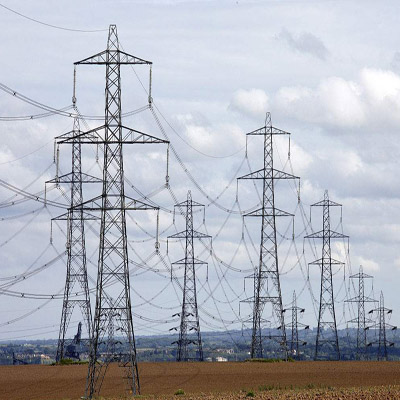

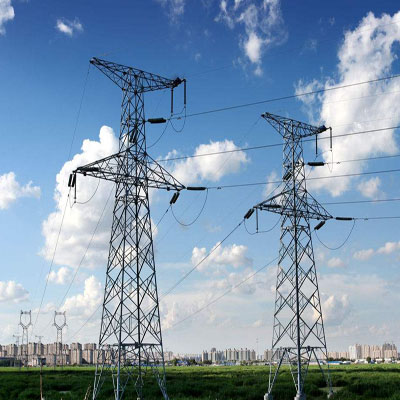

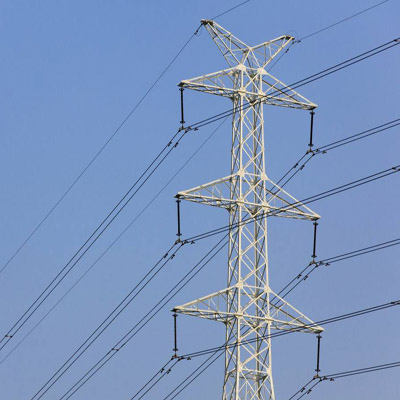

電力塔系列
輸電線路鐵塔按其形狀一般分為:酒杯型、貓頭型、上字型、干字型和桶型五種,按用途分有:耐張塔、直線塔、轉角塔、換位塔(更換導線相位位置塔)、終端塔和跨越塔等,它們的結構特點是各種塔型均屬空間桁架結構,桿件主要由單根等邊角鋼或組合角鋼組成,材料一般使用Q235(A3F)和Q345(16Mn)兩種,桿件間連接采用粗制螺栓,靠螺栓受剪力連接,整個塔由角鋼、連接鋼板和螺栓組成,個別部件如塔腳等由幾塊鋼板焊接成一個組合件,因此熱鍍鋅防腐、運輸和施工架設極為方便。對于呼高在60m以下的鐵塔,在鐵塔的其中一根主材上設置腳釘,以方便施工作業人員登塔作業。
鐵塔結構
整個鐵塔主要由塔頭、塔身和塔腿三大部分組成,如果是拉線鐵塔還增加拉線部分。
塔頭 從塔腿往上塔架截面急劇變化(出現折線)出以上部分為塔頭,如果沒有截面急劇變化,那么下橫擔的下弦以上部分為塔頭。
塔腿 基礎上面的第一段塔架稱為塔腿
塔身 塔腿和塔架之間的部分稱為塔身
